電工基礎：11條變壓器最基本常識，不懂的不要再玩電了

在電力系統的送變配電過程中，變壓器是一種重要的電氣設備。不管是工業企業，還是商場、寫字樓、居民小區，處處都可以見到變壓器的身影，變壓器在電力行業中的作用無比重要，作為電力從業者，關于變壓器的知識你必須了解，下面是我為大家總結的關于變壓器的11條常識，讀完你會對變壓器有全新的認識。
1.變壓器的原理

變壓器是利用電磁感應的原理來改變交流電壓和電流的裝置，主要構件是初級線圈、次級線圈和鐵芯（磁芯）。下圖是幾種不同外形的變壓器。

2.變壓器的作用

變電壓：提高或降低電壓，將發電機發現出的前經過升壓、輸送、降壓過程，將電壓變換成居民或工業使用的電壓等級。

變電流：變電壓的同時改變電流的大小

隔離：將用戶系統和供電系統進行隔離，起到縮小事故范圍的作用。

3.變壓器有哪些類型

A.油浸式變壓器：用變壓器油作為絕緣介質和冷卻介質的變壓器，鐵芯和線圈全部浸在絕緣油中。

B.干式變壓器：鐵芯和線圈用環氧樹脂材料澆鑄，起到絕緣作用。

C.非晶合金變壓器：近幾年才研制出來的新型變壓器，采用非晶合金材料作為磁路材料，耐溫性能好。

4.變壓器部件是由哪些部分組成

A.器身主體：包括鐵心、繞組、絕緣支撐

B.調壓裝置：即分接開關，（有載調壓裝置和無勵磁調壓）

C.油箱及片形散熱器（翅膀）、套管

D.安全裝置：吸濕器、氣體繼電器、濾油機和溫度測量儀表等。

5.變壓器油有什么用處

（1）絕緣作用：變壓器油具體很強的絕緣性能，將繞組與外殼之間產生足夠的絕緣強度。常見有DB25和DB45型。

（2）散熱作用：變壓器油根據受熱上升原理在器身內和片形散熱器間自然循環，通過散熱器將熱量散出，保持線圈的溫度不會太高。

（3）消弧作用：在操作有載調壓裝置時，分接開關打開時會產生弧光，變壓器油能將弧光熄滅，起到保護作用。

6.儲油柜（油枕）的作用

油枕（儲油柜）裝在油箱的斜上方，有油管和油箱相通。當變壓器油的體積隨油溫變化而膨脹縮小時，油枕起著儲油和 補油的作用。防止油和空氣接觸而被氧化和受潮。油枕上裝有油標管，有的還裝有液位指示，用以觀察油位的變化。

7.什么叫有載調壓？

有載調壓是變壓器在帶負荷運行時能通過轉換分接頭檔位而改變電壓的一種調壓方式。

8.變壓器在運行中有哪些損耗

變壓器損耗有：空載損耗（鐵損）：鐵芯渦流產生的損耗，

負載損耗（銅損）：繞組的電阻發熱產生的損耗。

9.變壓器型號的表示方法

基本型號：S

設計序號或性能水平代號：11

額定容量：500KVA

高壓側電壓：10KV

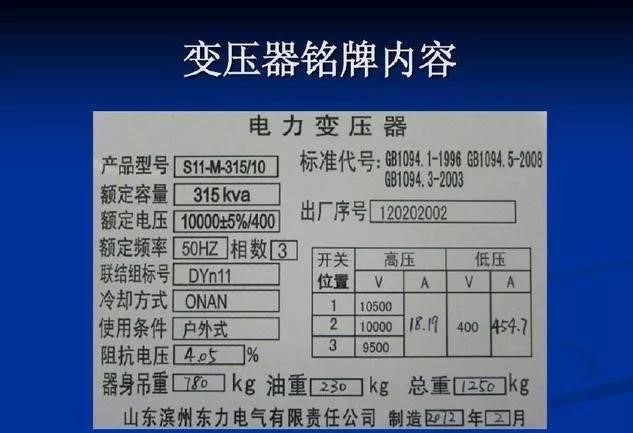

10.銘牌上有哪些主要技術數據

變壓器一二次額定電壓，額定容量，接線組別，一次、二次額定電流，變阻抗電壓，分接開關調整電壓范圍、使用環境條件、變壓器油的型號及重量等。

11.吸濕器（呼吸器）的作用是什么？

A.由于變壓器在運行中溫度會隨時變化，導致變壓器內部的油位升高或降低,必須將氣體排出，否則壓力會升高；可以理解為呼吸的過程，在此過程中起到防止油和空氣直接接觸劣化的作用。

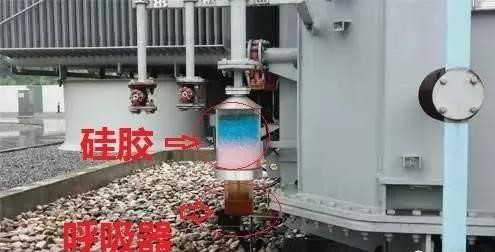

B.在油的呼氣通道上加裝硅膠罐，變壓器呼吸通過硅膠，排出的水分被吸收，水分到一定程度，硅膠的顏色會由藍變紅，此時需更換硅膠。圖中所示。

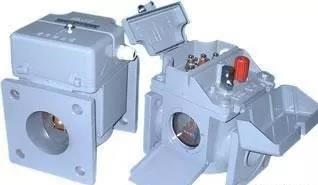

12.什么是瓦斯繼電器？作用是什么？

瓦斯繼電器（又稱氣體繼電器）是變壓器所用的一種保護裝置，裝在變壓器的儲油柜和油箱之間的管道之間，利用變壓器內部故障而使油分解產生氣體或造成油流涌動時，使氣體繼電器的接點動作，并通過內部電氣常接點發出“重瓦斯‘跳閘信號，和“輕瓦斯”’報警信號給值班人員，提醒變壓器已經不正常或故障。
